Zum Thema:
|
|
Tonltg.-Steckverbinder anschließen (erdsymetrischer Betrieb)
|
||
|

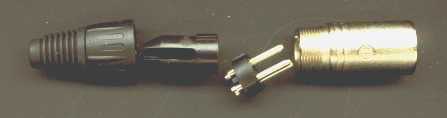

XLR 3-Steckverbindung |
||||
|
im zerlegten Zustand (beispielhaft). |
||||
|
Stift 1 = Abschirmung Stift 2 = helle Tonader Stift 3 = dunkle Tonader
|
||||
|

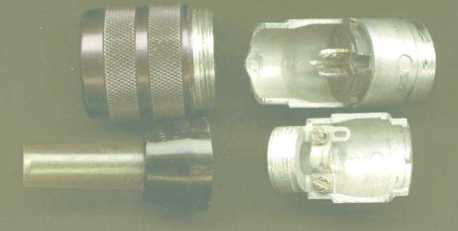

Tuchel Steckverbindung DIN xxxx |
||||
|
im zerlegten Zustand (beispielhaft)
|
||||
|
Dieser Steckertyp wird seit der Einführung der XLR-Steckverbindung für Neuanlagen nicht mehr eingesetzt. Stift 1 = helle Tonader Stift 2 = dunkle Tonader Stift 3 = Abschirmung
|
||||
|

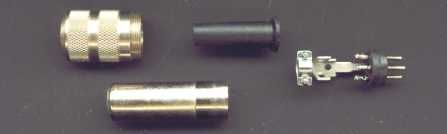

Norm-Steckverbindung DIN 41 524 |
||||
|
im zerlegten Zustand (beispielhaft)
|
||||
|
Stift 1 = helle Tonader Stift 2 = Abschirmung Stift 3 = dunkle Tonader
|
